Шкафы управления освещением по радиоканалу «ШУНО-РМ»

Шкафы предназначены для управления нагрузками линий освещения по радиоканалу 433МГц. Команды включения и выключения линий формируются на удаленном пульте наружного освещением ПУНО с помощью двухпозиционных переключателей (вкл/выкл). Для мониторинга состояния нагрузок предусмотрена обратная связь. При включении того или иного пускателя на ПУНО загорается светодиод, рядом с соответствующим переключателем.

Применение радиоканала 433МГц позволяет отказаться от использования мобильной связи при этом остается возможность беспроводного управления освещением. Несмотря на то, что дальность связи ограничена, с помощью такой системы можно организовать дистанционное управление нагрузками на достаточно больших расстояниях.

Область применения

1. Управления наружным освещением небольших населенных пунктов.
2. Управления освещением спортивных комплексов, стадионов, парков, скверов и т.д.
3. Управление освещением на территории больших предприятий.
4. Дистанционное управление нагрузками не связанными с наружным освещением.

Состав и работа шкафа ШУНО-РМ

По аналогии со шкафами управления СПЕКТР, шкафы ШУНО-РМ могут содержать один или несколько каналов управления освещением различной мощности. Так же в состав шкафа может входить система обогрева или охлаждения, счетчик электроэнергии, реле контроля трехфазного напряжения и тепловые реле.

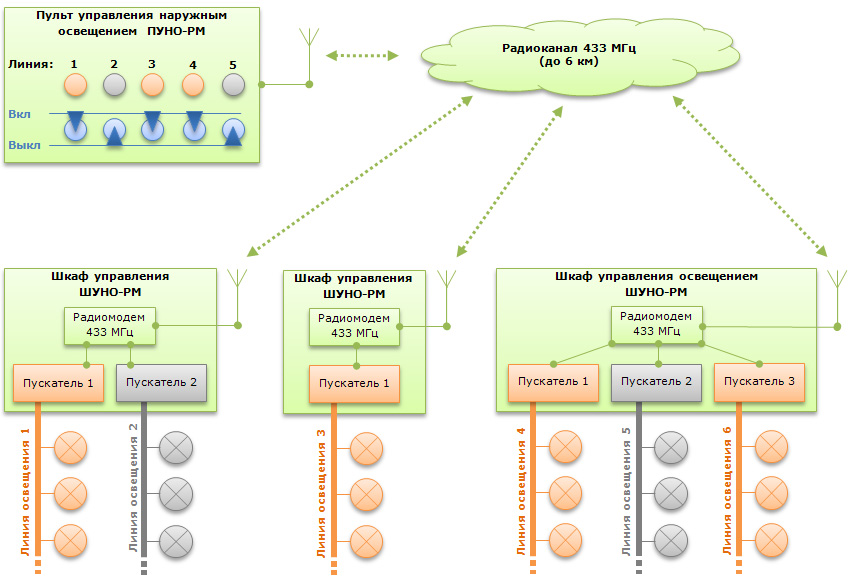

За работу пускателей в ШУНО-РМ отвечает радиомодуль РМ-04. Для управления катушками пускателей в радиомодуле имеется 4 релейных выхода. Каждый релейный выход может быть привязан к любому переключателю удаленного пульта управления освещением ПУНО. Если соответствующий переключатель ПУНО находится в положении «ВКЛ», радиомодем реагирует на это и включает пускатель, замыкая контакты соответствующего реле. Если переключатель «ПУНО» находится в положении «ВЫКЛ», контакты реле размыкаются, выключая при этом соответствующий пускатель.

Для организации обратной связи радиомодуль имеет 4 входа типа «сухой контакт». К каждому такому входу можно подключить доп. контакт пускателя и назначить ему свой индикатор на удаленном пульте ПУНО.

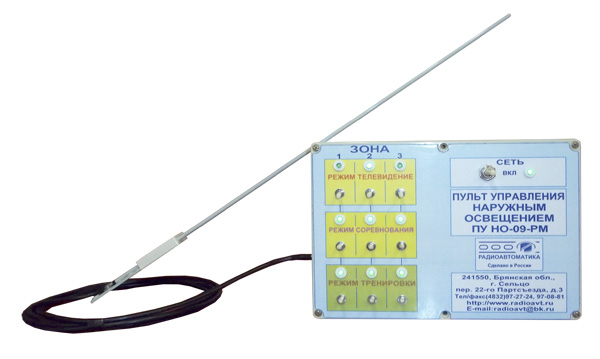

Пульт управления ПУНО

Один пульт может содержать органы управления и индикации для 32-ух линий освещения. Если шкафы ШУНО-РМ имеют по одному каналу управления, то пульт ПУНО способен обслужить до 32-х таких шкафов. Если шкафы ШУНО-РМ двухканальные, то таких шкафов можно будет обслужить уже в два раза меньше, т.е. 16. К одному ПУНО можно одновременно подключать шкафы ШУНО-РМ с различным количеством каналов управления.
