Контроллер управления освещением «СПЕКТР»

Назначение контроллера

  • Контроллер «СПЕКТР» предназначен для управления нагрузками в однофазных цепях переменного тока напряжением 220В.
  • Может управлять освещением в автоматическом режиме (по расписанию / астрономическому календарю) или по командам диспетчера.
  • Подходит для управления освещением небольших улиц, зданий и парков. Может применяться в составе существующих шкафов освещения как управляющий контроллер.
  • Особенностью контроллера является функция онлайн-диспетчеризации через сайт АСУНО. Система может работать на сайте вашего предприятия или на нашем сервере.
  • Контроллер может быть настроен на работу с несколькими абонентами по СМС. С помощью СМС можно управлять нагрузками, проверять статус питающего пункта и изменять настройки.

Исполнения контроллера

Обозначение Корпус Масса Диапазон температур Птание Выходы 3G, GPRS Опции Фото Пас­порт

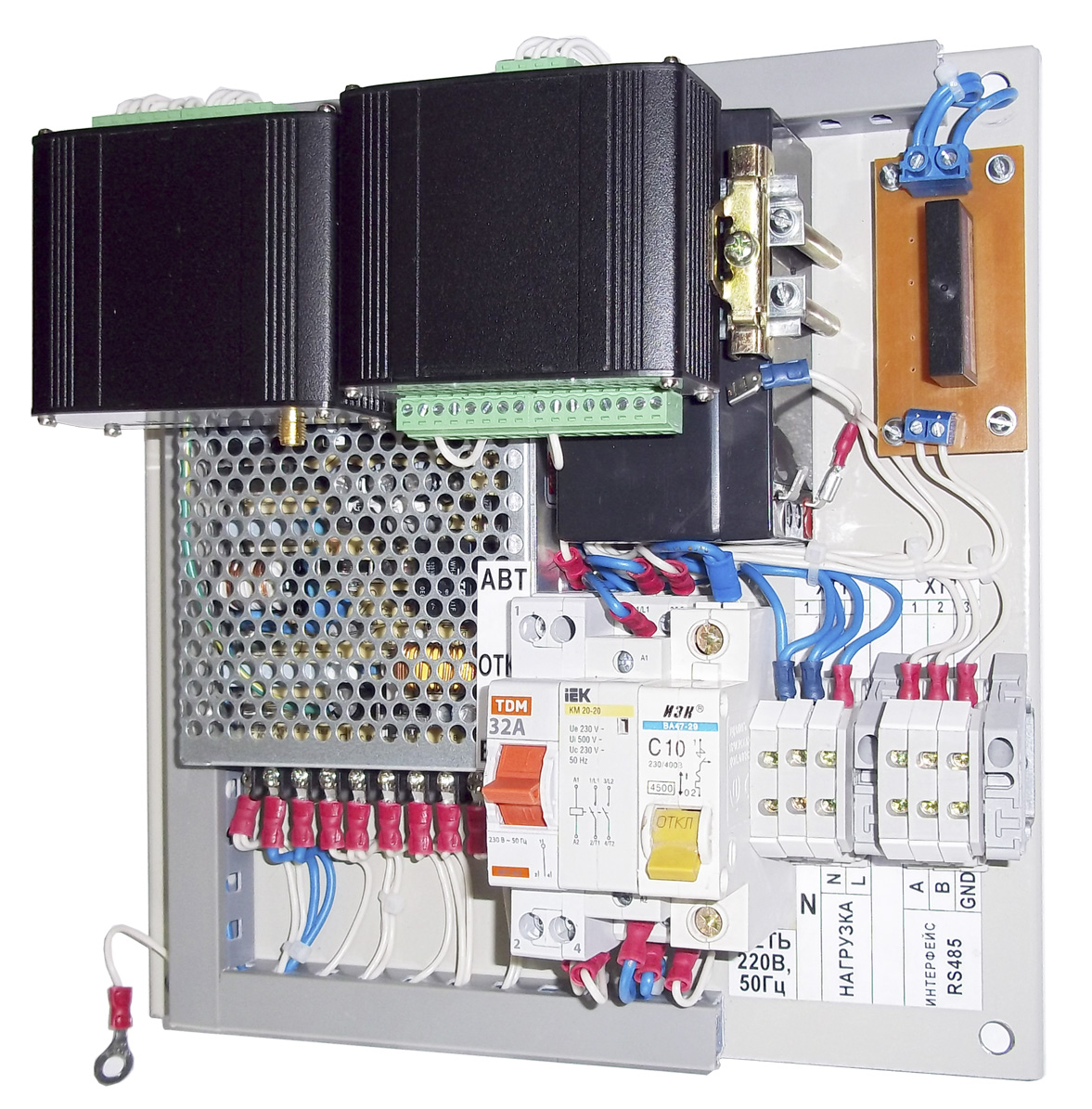

СПЕКТР-Lite 250x250x100 без корпуса 4 кг -10...+50 AC 220В, 50Гц AC 220В до 10А x 1 + Возможность подлюкчения внешнего эл. счетчика

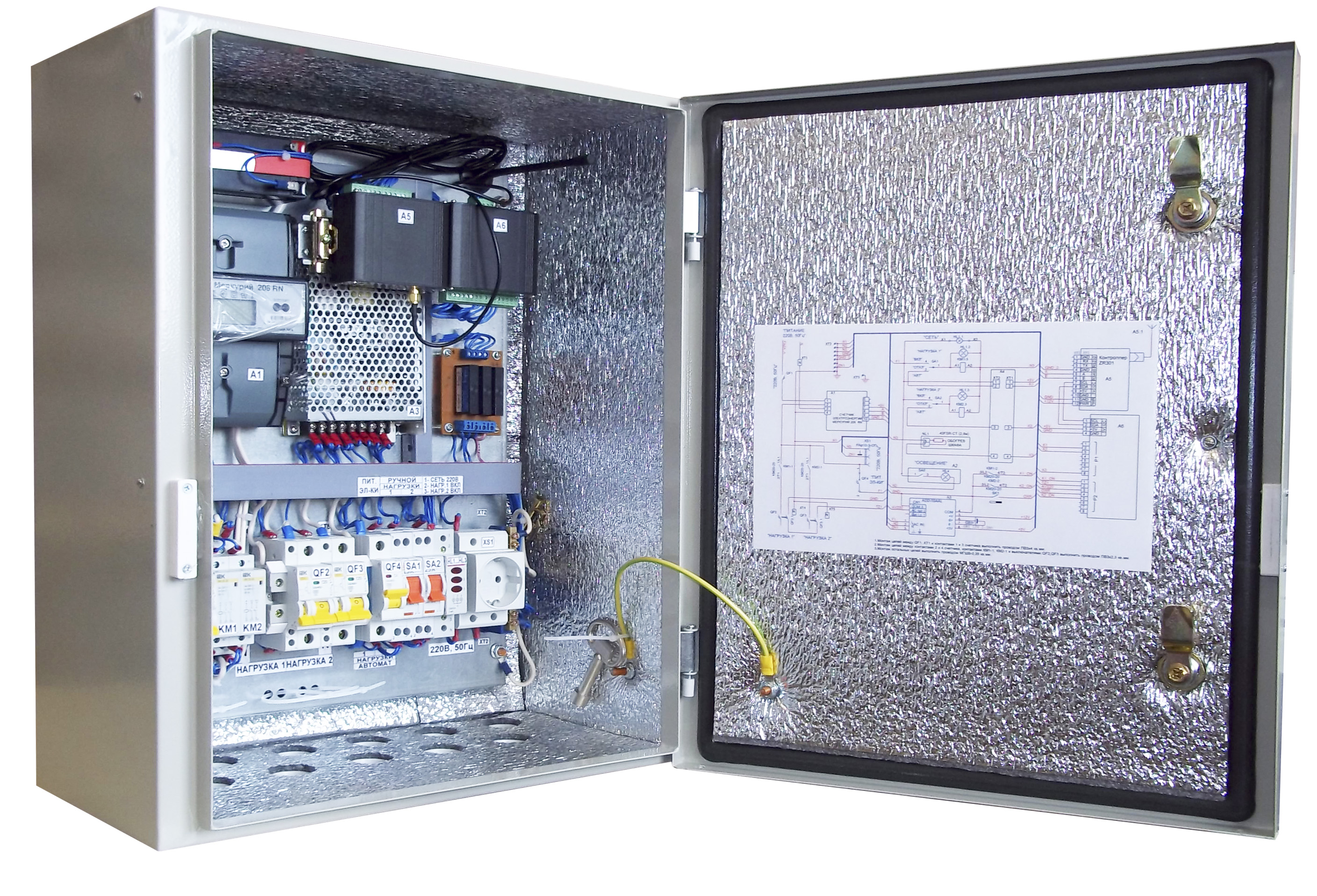

СПЕКТР-Std 400x400x150 IP54 10 кг -10...+50 AC 220В, 50Гц AC 220В до 10А x 2 + Возможность подлюкчения внешнего эл. счетчика, контроль состояния питающего пункта
СПЕКТР-Pro 400x500x230 IP54 15 кг -40...+50 AC 220В, 50Гц AC 220В до 20А x 2 + Контроль состояния питающего пункта, встроенный эл. счетчик, обогрев

Основные функции

  • Управление нагрузками в автоматическом режиме по заданному расписанию, астрономическому календарю или в ручном режиме через интернет.
  • Для исполнений STD и PRO доснупен контроль следующих параметров питающего пункта: исправность питающей сети, охрана, состояние контакторов и состояние автоматических выключателей. Для контроллера СПЕКТР-Lite доступны только два сигнала: исправность внешней сети и подтверждение работы одного контактора.
  • Контроль параметров сети1 - токов, напряжений, потребляемой мощности. Пользователь может задать диапазон нормальных значений этх параметров. При выходе значений за пределы нормы формируется сигнал аварии.
  • Контроль показаний счетчика электроэнергии1 по 4-ем тарифам.
  • Фиксация показаний электросчетчика1 на начало текущего и предыдущего отчетного периода с последующим вычислением потребленной энергии за текущий и предыдущий месяц.

Примечание:
1 - Функция доступна при наличии электросчетчика в составе изделия или при подключении внешнего прибора учета по интерфейсу RS485. Контроллеры совместимы со счетчиками электроэнергии МЕРКУРИЙ и ЭНЕРГОМЕРА. При необходимости можно организовать совместимость с другими типами приборов учета.

Работа с контроллером через интернет

Связь с сервером возможна через проводной или мобильный интернет (GPRS/3G). Все контроллеры по умолчанию оснащены GPRS/3G модемом. Вход для подключения проводного интернета является опциональным и его наличие оговаривается при заказе изделия.

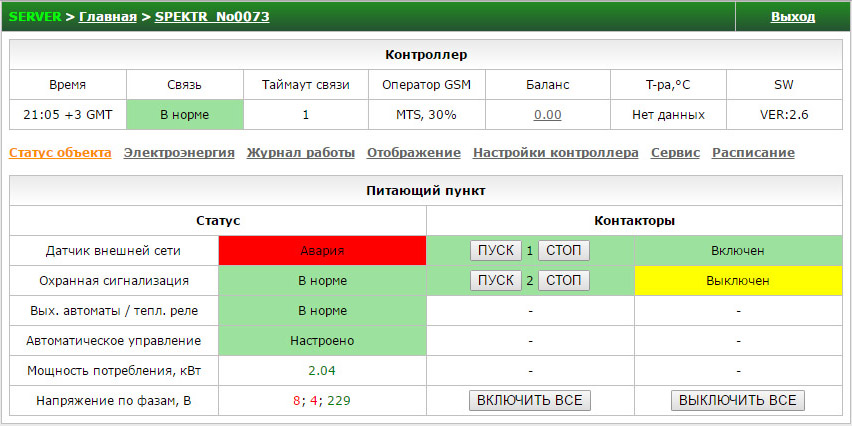

Для работы с контроллером через GPRS/3G не требуется установка и настройка программного обеспечения. Что бы начать работу с контроллером через сервер, необходимо вставить в него сим-карту с возможностью выхода в интернет. Через несколько минут после этого контроллер появится на сервере и будет доступен через WEB интерфейс.

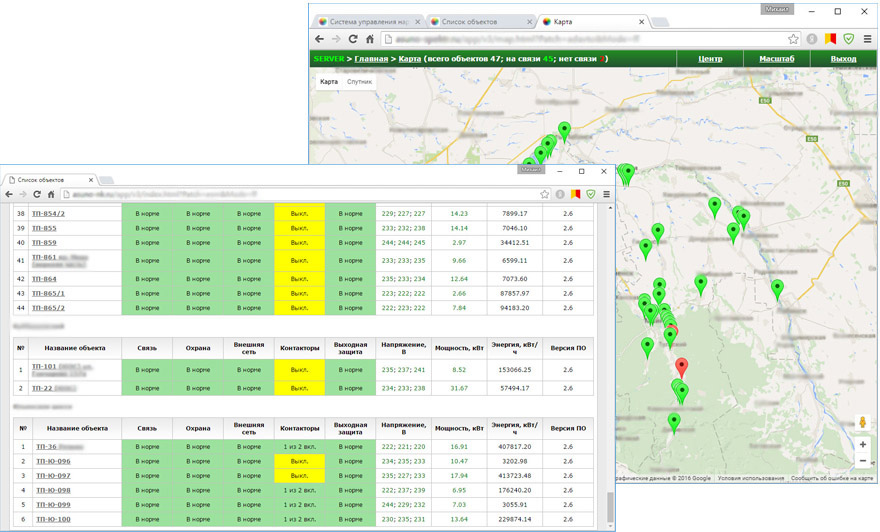

В системе предусмотрена отдельная страница для каждого объекта, а так же списки всех объектов одного пользователя в виде таблицы и карты.

По умолчанию все контроллеры настраиваются на работу с нашим бесплатным сервером www.asuno-spektr.ru, но по заявке потребителя мы можем перенести систему и на его сайт.

Автоматическое управление

Автоматическое управление нагрузками осуществляется в соответствии с загруженным в контроллер расписанием.

Расписание может быть сформировано на основе астрономического календаря (времени восхода и заката солнца для указанной местности) или на основе существующего графика управления освещением в населенном пункте. Количество переключений в течении суток – не ограничено. Доступно редактирование расписания для любого дня в году. Это позволяет задать особый график управления освещением, например, в праздничные дни.

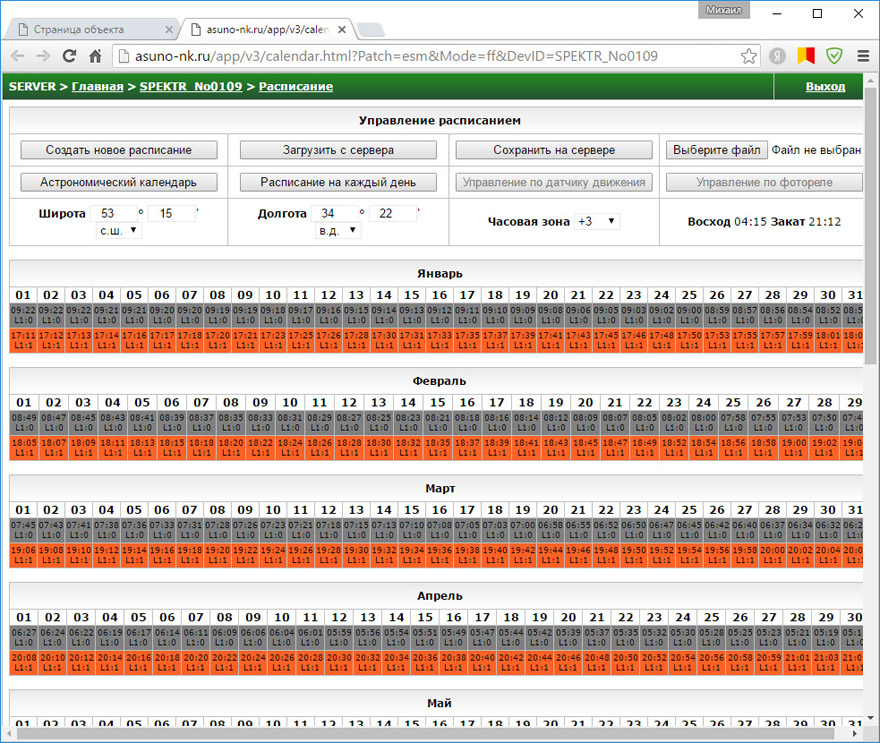

Формируется расписание на сайте системы управления освещением в виде таблицы, а затем записывается в память контроллера через сеть GPRS/3G.

Более полную информацию об интерфейсе пользователя и системе управления Вы можете получить на этой странице.
