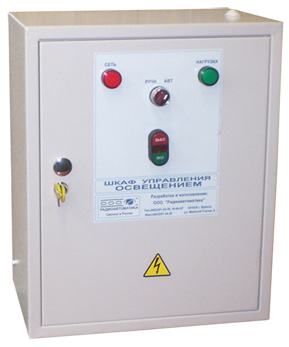

Шкафы управления освещением «ШУО»

Если диспетчеризация осветительных сетей не требуется, из шкафа управления «СПЕКТР» можно исключить контроллер. Это лишит шкаф многих функций, но в то же время снизит его стоимость. Возможность управления освещением в автоматическом режиме при этом останется за счет дополнительных входов управления каждым пускателем. К такому входу можно подключить фотореле, датчик движения или таймер.

Особенности шкафов

• Возможно изготовление шкафов, рассчитанных на различные токи (10А, 25А, 40А, 63А, 100А, 160А, 250А, 500А)
• Шкафы могут быть с одним, или несколькими каналами управления. Многоканальные шкафы могут работать в автоматическом режиме, частично отключая освещение ночью, например по таймеру, или по детектору движения
• Возможно изготовление шкафов уличного исполнения
• Возможно изготовление шкафов с креплениями на стену или на опору. Так же возможно изготовление напольного исполнения, для установки на горизонтальную поверхность
• При необходимости можно организовать диспетчеризацию линий освещения применив в шкафах контроллер «СПЕКТР»

Работа в автоматическом режиме

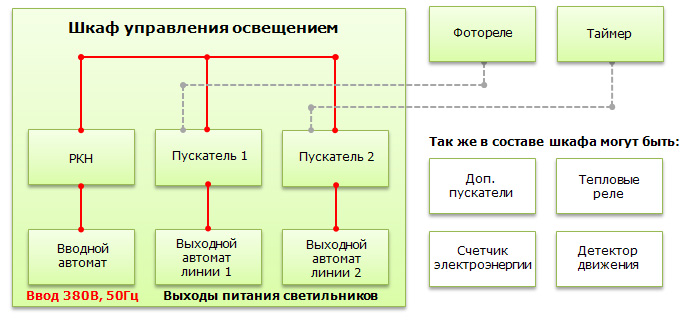

Несмотря на отсутствие контроллера, с помощью такого шкафа можно организовать различные режимы управления освещением. Например, если входы управления пускателем 1 и пускателем 2 запитать через фотореле, а в цепь управления пускателем 2 включить ещё и таймер, который срабатывал бы с двух часов ночи до пяти, то мы получим следующие режимы управления освещением:

1. Освещение выключено
   В светлое время суток, пока фотореле не зафиксирует снижение естественной освещенности, все светильники линии 1 и линии 2 будут выключены
2. Полное освещение
   Включается после заката солнца, когда уровень естественной освещенности падает до минимального уровня. Это фиксирует фотореле и замыкает цепи автоматического управления обоими пускателями.
3. Ночное освещение
   Работает с двух часов ночи до пяти утра (в соответствии с уставками таймера). В это время срабатывает таймер и размыкает цепь автоматического управления пускателем 2. Все светильники линии 2 отключаются.
4. Полное освещение
   Включается утром (после пяти часов), после того как таймер разрешает управление контактором 2. В таком режиме освещение будет работать до тех пор, пока на улице не станет достаточно светло, что бы сработало фотореле для отключения пускателей.
5. Освещение выключено
   Соответственно после того, как фотореле зафиксирует повышение естественной освещенности, светильники обеих линий освещения будут отключены до наступления вечера.

Стоимость шкафа – от 15 000 руб

В стоимость входит:

1. Металлический корпус IP54
2. Вводной автомат
3. Пускатель
4. Органы ручного управления и индикации
5. Детектор движения, датчик освещенности или таймер

Так же шкаф может быть укомплектован:

• счетчиком электроэнергии
• реле контроля напряжения
• дополнительными пускателями для организации нескольких режимов управления освещением
• дополнительной защитой отходящих линий освещения (тепловыми реле или автоматами)
