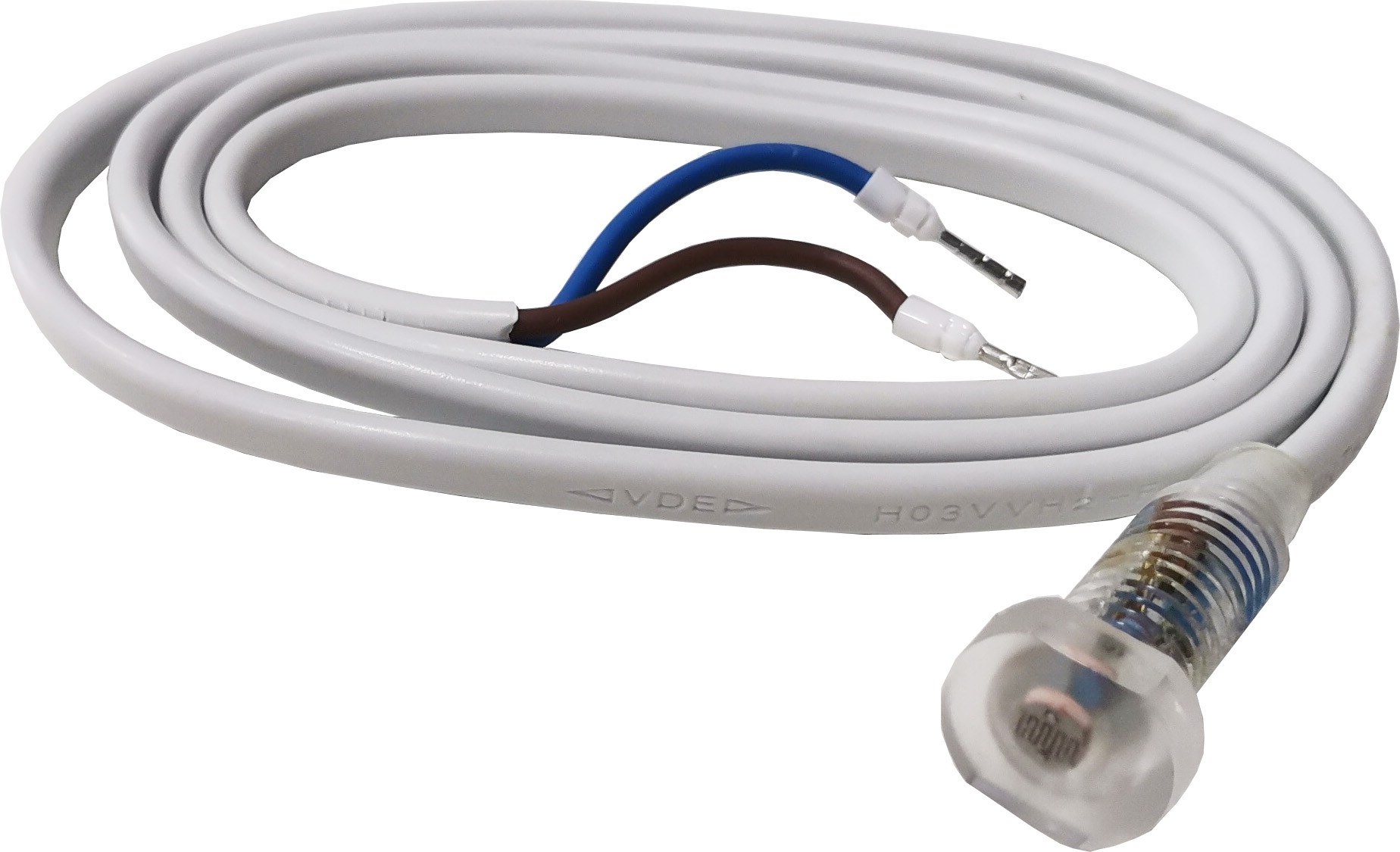

Фотодатчик ZRF1
Фотодатчик ZRF1 предназначен для контроля уровня естественной освещенности и совместной работы с контроллером ZR304 в режиме фотореле. В основе ZRF1 используется фоторезистор серии GL5506, который меняет сопротивление в зависимости от силы падающего на него света. Имеет максимальное сопротивление в темноте (темновое сопротивление), спадающее по мере увеличения интенсивности освещения. Для контроля исправности в фотодатчике предусмотрен рези-стор номиналом 200 кОм, включенный параллельно с GL5506.
Эксплуатация фотодатчика должна осуществляться на улице. Для корректной работы фотодатчик рекомендуется разместить в зоне с максимальным уровнем естественной освещенности и оградить от источников искусственного света в ночной период.
Технические характеристики
| Основные характеристики |
| 1 |
Световое сопротивление при 10 люкс |
5 кОм |
| 2 |
Темновое сопротивление при 0 люкс |
200 кОм |
| 3 |
Время отклика |
30 мс |
| 4 |
Максимальное напряжение при t=25°C |
150 В |
| 5 |
Рассеиваемая мощность при t=25°C |
200 мВт |
| Конструктивные параметры |
| 6 |
Степень защиты |
IP67 |
| 7 |
Крепление |
В отверстие под гайку М10 (гайка в комплект поставки не входит) |
| 8 |
Температура эксплуатации |
-30…+70°C |
| 9 |
Длинна провода |
0,8м |
| 10 |
Средний срок службы |
10 лет |
