| Аппаратные возможности |
| 1 |
Количество и тип выходов |
2 релейных выхода, Imax=5А (AC 250В 50Гц / DC 24В / DC 12В), 2 транзисторных выхода n-p-n типа с внешним напряжением питания до 30В DC |
| 2 |
Функции выходов |
Управление катушкой контактора линии освещения, управление обогревом шкафа (настраивается в личном кабинете АСУНО СПЕКТР) |
| 3 |
Количество и тип входов |
4 дискретных входа (cухой контакт, датчики NPN типа), 1 аналоговый вход (для подключения фотодатчика с диапазоном сопротивлений 0,5...200кОм) |
| 4 |
Функции дискретных входов |
Контроль контактов состояния пускателей, автоматических выключателей, органов ручного управления, фотореле, датчиков движения, исправности электросети, пожара и охраны (настраивается в личном кабинете АСУНО СПЕКТР) |
| 5 |
Функции аналогового входа |
Контроль уровня естественной освещенности для работы в режиме фотореле |
| 6 |
Последовательные интерфейсы |
RS485, RS232, USB |
| 7 |
Функции интерфейса RS485 |
Подключение внешних модулей ввода-вывода, датчиков и приборов учета |
| 8 |
Функции интерфейса RS232 |
Подключение к северу через преобразователь интерфейсов Ethernet или WiFi |
| 9 |
Функции USB интерфейса |
Настройка контроллера, обновление прошивки, раздача интернета при совместной работе с роутерами, поддерживающими 4G USB модемы |
| 10 |
Часы реального времени (RTC) |
Встроенные часы с функцией синхронизации времени со спутниками, сетью GSM и сервером АСУНО СПЕКТР. |
| 11 |
Память |
128 Mb RAM, 64 Mb ROM |
| 12 |
Обновление прошивки |
Обновление прошивки через USB и дистанционное обновление прошивки через интернет |
| Поддерживаемые устройства |
| 13 |
Приборы учета |
Счетчики электроэнергии Меркурий / Энергомера / ПСЧ |
| 14 |
Модули расширения |
Модули ввода-вывода ZR / ОВЕН |
| 15 |
Приборы управления яркостью светильников |
Hidden energy |
| Органы управления и индикации |
| 16 |
Управление |
RST - кнопка сброса питания для перезапуска контроллера, PROG - кнопка перехода в режим программирования через USB |
| 17 |
Светодиодная индикация |
PWR - статус электропитания, NET - статус связи |
| Электропитание |
| 18 |
Напряжение электропитания |
DC 8...30В |
| 19 |
Мощность потребления |
Не более 10 ВA |
| 20 |
Резервное электропитание контроллера |
Встроенный ионистор (суперконденсатор), обеспечивающий автономную работу связи до 2 минут для оповещения об аварии через интернет или по СМС при обесточивании |
| Встроенный GSM модуль |
| 21 |
Частотные диапазоны |
LTE Cat.1: B1, B3, B7, B8, B20, B28, B38, B40, B41;
GSM/GPRS: 900/1800 МГц
|
| 22 |
Скорость приема/передачи данных |
До 10 Мбит/с |
| 23 |
Формат сим карты |

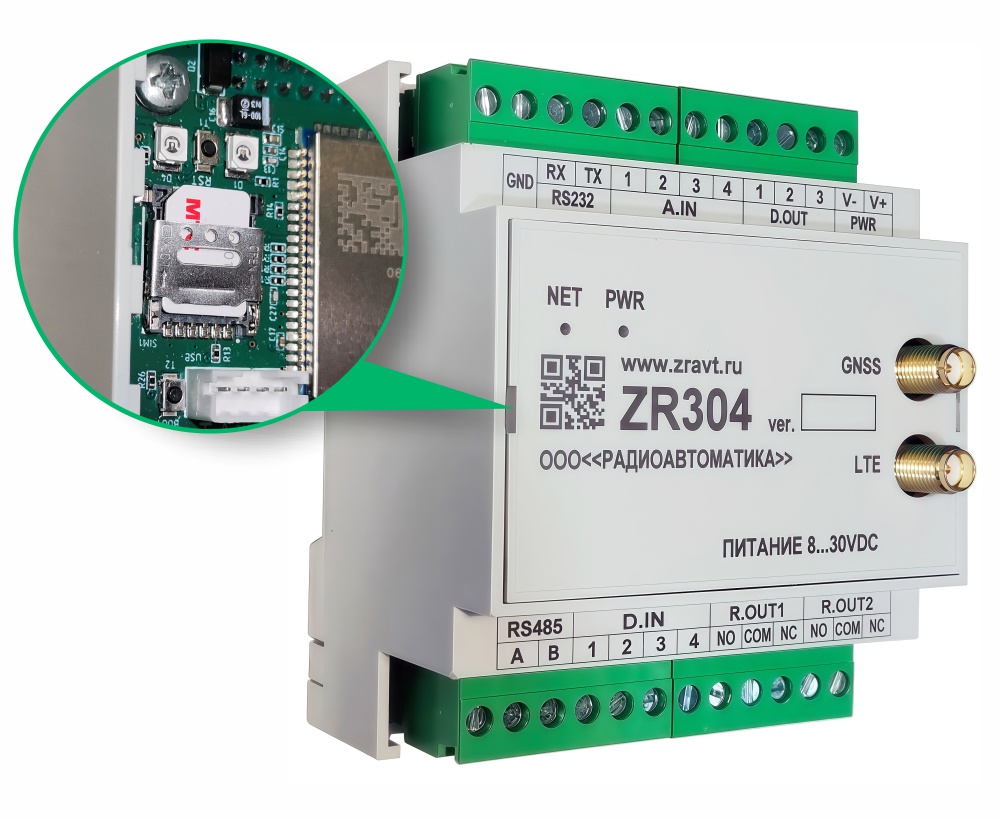

Nano SIM (сим-карта размещается в держателе под верхней крышкой контроллера) |
| 24 |
Тип антенного разъёма |
SMA Plug |
| Встроенный навигационный модуль GNSS |
| 25 |
Поддерживаемые навигационные системы |
Глонасс / GPS / BDS |
| 26 |
Тип антенного разъёма GNSS |
SMA Plug |
| 27 |
Тип используемых антенн |
Активные и пассивные антенны |
| 28 |
Функции GNSS приемника |
Синхронизация времени, определение местоположения для нанесения маркера объекта на карту в личном кабинете АСУНО СПЕКТР, управление освещением по спутниковому времени и координатам (режим астрономического реле) |
| Конструктивные параметры |
| 29 |
Габариты (без учета антенны) |
71х97х58 мм |
| 30 |
Вес (без учета антенны) |
Не более 0,4 кг |
| 31 |
Степень защиты по ГОСТ 14254-2015 |
IP20 |
| 32 |
Тип крепления |
Крепление на DIN-рейку |
| 33 |
Тип клеммных соединений |
Съемные клеммники с невыпадающими винтами, шаг контактов 5мм. |
| 34 |
Температура эксплуатации |
-20…+50°C |
| 35 |
Относительная влажность |
Не более 80 % (при +25 °С и более низких температурах без конденсации влаги); |
| 36 |
Атмосферное давление |
От 84 до 106,7 кПа; |
| 37 |
Средний срок службы |
10 лет |
| 38 |
Средняя наработка на отказ |
80 000 ч |
